汽車、船模等大型物體掃描
采用高精度攝影測量系統與3DSS三維掃描儀配合使用的方法，可以完成對大型物品的三維外觀掃描，如汽車、戰斗機、船模、大型鑄造件等，可掃描10多米的物品。

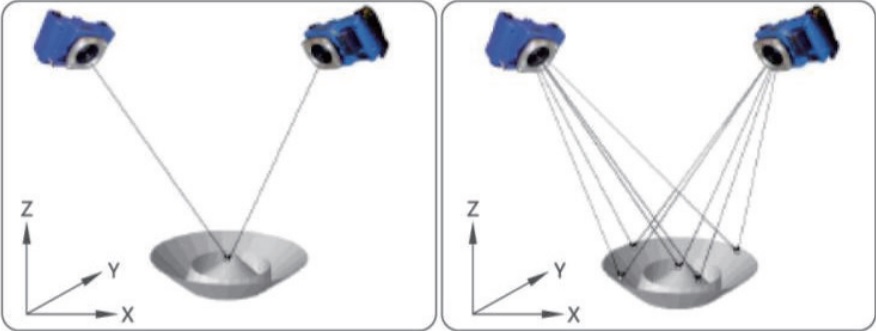

高精度攝影測量系統與3DSS三維掃描儀配合使用掃描大型物品的一般方法是，由于攝影測量系統得到的是離散孤立圓點的坐標，為了得到大型物體的完整點云，通常與3DSS配合使用，以輕松得到物體的高精度點云。在這里，攝影測量系統的作用是得到物體的整體框架，3DSS分塊掃描得到物體的局部點云，并且通過框架點自動拼接起來。
1，汽車整車掃描
|
 |
|||
|

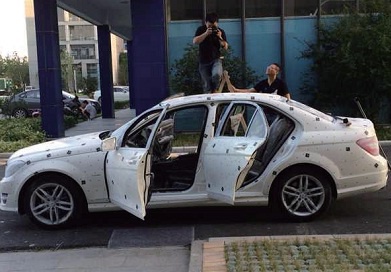

掃描現場 |
掃描現場 |
|||
 |
 |
|||
|

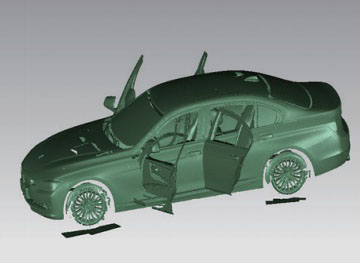

掃描點云 |
掃描點云 |
2，參與軍工重點型號戰斗機的研制工作
采用3DSS標準型白光掃描儀和數造攝影測量系統，在1.5天的時間內完成戰斗機4：1模型的整體掃描，得到高質量的數字模型
 |
 |
|||
|

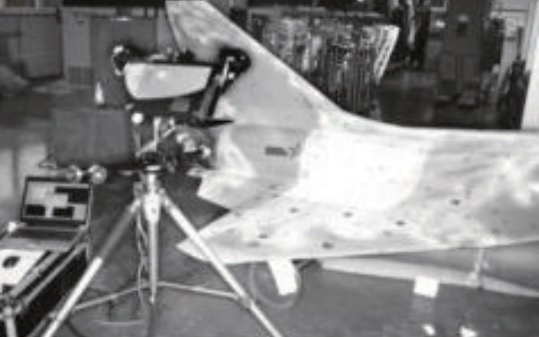

飛機測量現場 |

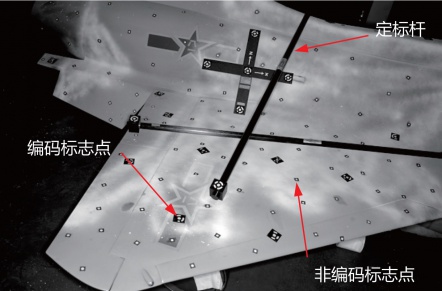

用攝影測量系統先測量所有參考點 |
|||
 |
 |
|||
|
再用3DSS進行逐片掃描，全自動拼接 |

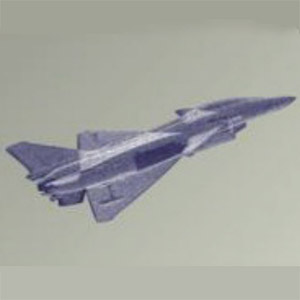

掃描點云 |
推薦使用：高精度攝影測量系統+幻影標準型三維掃描儀
